カッターを剃るギヤは何であるか。

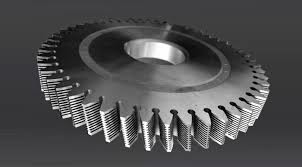

歯の表面の最先端を形作る多くの狭い溝があり螺旋形ギヤ一致の原則に従って工作物を処理するのに用具を処理するギヤ型ギヤが使用されている。処理の間に、カッターはギヤの歯の表面からのひげそっくりの良い破片を断ち切った、従ってそれは剃るカッターと呼ばれる。剃るカッターが歯切り工具で切り、形成の後でギヤ歯を終えるのに使用されている（ギヤを機械で造ることを見るため）。カッターを剃る一般的なディスクは堅くされた螺旋形の円柱ギヤである（図1）に、および歯の表面の溝のよう2つの形態がある:1つは全体のリング ギヤの円か螺旋形のによ穴である。スロットは、スロットの横断面長方形または台形である場合もある。この剃るカッターは鈍いの後だけで前部（スロット）を削り、歯の形および外の直径は変わらない。直通スロットは余りに深く作ることができないのでしかモジュールが付いているナイフを剃るためにより少なくより1.75 mm適していない;他は両側の溝が妨げられる、櫛型の刃によって挿入されることであり。ドリルは穴を傾けた。この種類のかみそりは鈍い使用の後に研ぎ直された歯の形および歯の上の円柱表面である必要がある。
各歯の切断負荷を減らすため、剃るカッターの歯の数は大きい、切られるギヤの歯の数を用いるよくあるファクタを避けるために素数は一般に取られる他では剃るカッターの間違いは処理されるべきギヤにコピーされる。国際規格に従って、かみそりの精密に3つのタイプがある:AA、AおよびB。実際の生産では、ギヤ歯のプロフィールは頻繁にギヤ、凹面の内部のピッチの円の近くで正しい複雑のからカッターを剃る正しく複雑な歯のプロフィールと逸脱する剃り、偏差は約0.01~0.03 mmである。拍車ギヤの歯のプロフィールの偏差は螺旋形ギヤのそれより大きい。工作物に正しく複雑な歯の形を得させる剃るカッターの歯の形は訂正されるべきである。大量生産では、剃るカッターの歯の形の補正曲線は実験方法によって定められる。
剃るカッターは高い生産の効率および滑らかな表面が付いているまっすぐな、螺旋形の歯の内部および外の円柱ギヤを、処理できる。さらに、機械化の精密みみずギヤのためのカッターを剃るみみずギヤがある。基本的なみみずのタイプそして変数はみみずギヤに一致させる働くみみずと同じべきである。カッターを剃るギヤのようにそれに最先端を形作り、破片を収容する螺旋形の表面の多くの狭い溝がある。カッターを剃るみみずギヤは高精度を要求するみみずギヤを機械で造るときだけ製造しにくくで、使用される。
